Contactor (Công tắc tơ) hay còn gọi là Khởi động từ là khí cụ điện hạ áp, thực hiện việc đóng cắt thường xuyên các mạch điện động lực. Contactor là thiết bị điện đặc biệt quan trọng trong hệ thống điện. Nhờ công dụng của contactor ta có thể điều khiển các thiết bị như động cơ, tụ bù, hệ thống chiếu sáng,... thông qua nút nhấn, chế độ tự động hoặc điều khiển từ xa.

Thao tác đóng ngắt của contactor có thể thực hiện nhờ cơ cấu điện từ, cơ cấu khí động hoặc cơ cấu thủy lực. Nhưng thông dụng nhất là các loại contactor điện từ. Trong bài viết này, Kênh chính hãng sẽ điểm lại một số công dụng của contactor trong thực tế.

Cấu tạo của contactor

Trước khi nói về công dụng của contactor trước hết chúng ta cần hiểu cấu tạo của contactor. Thông thường, contactor có cấu tạo gồm 3 bộ phận chính:

Thứ nhất là Nam châm điện: gồm có cuộn dây dùng tạo ra lực hút nam châm; lõi sắt và cuối cùng là lò xo có tác dụng đẩy nắp trở về bị trí ban đầu.

Thứ hai là Vỏ bảo vệ bên ngoài làm bằng nhựa chịu nhiệt và vật liệu cách điện (bakelite, nylon,…). Với công tắc tơ khung – hở có thêm một lớp vỏ bảo vệ để chống bụi, độ ẩm,…

Thứ ba là Hệ thống tiếp điểm gồm tiếp điểm chính và tiếp điểm phụ.

Tiếp điểm chính: là tiếp điểm thường hở đóng lại cấp nguồn điện vào mạch từ của contactor trong tủ điện làm mạch từ hút lại. Nó có khả năng cho dòng điện lớn đi qua.

Tiếp điểm phụ: có 2 trạng thái là thường đóng và thường mở. Và nó có khả năng cho dòng điện đi qua tiếp điểm <5A. Tiếp điểm thường đóng là loại tiếp điểm ở trạng thái đóng khi cuộn nam  châm trong contactor không được cung cấp điện (ở trạng thái nghỉ). Nó sẽ mở khi contactor ở trạng thái hoạt động. Ngược lại là tiếp điểm thường mở.

Công dụng của contactor trong thực tế

Công dụng của contactor có rất nhiều, được ứng dụng rộng rãi cả trong hệ thống điện dân dụng và công nghiệp. Dưới đây là một số công dụng của contactor nổi bật:

– Điều khiển đèn chiếu sáng: điều khiển contactor bằng rơ le thời gian hoặc PLC để đóng ngắt điện cấp cho đèn chiếu sáng bật/tắt đúng giờ quy định.

– Trong công nghiệp, thường dùng contactor kết hợp với replay nhiệt để bảo vệ động cơ. Vì khi dòng động cơ lên cao quá mức sẽ tác động qua replay nhiệt để ngắt nguồn cấp cho contactor.

–  Đối với mạch khởi động, động cơ 3 pha công suất lớn. Mạch sẽ được thiết kế hình 3 sao để giảm dòng khởi động. Sau đó, chuyển sang mạch tam giác để chạy ổn định.

– Contactor dùng trong hệ thống bù tự động được điều khiển bằng bộ điều khiển tụ bù nhằm đóng ngắt các cấp tụ phù hợp với tải.

-Contactor kết hợp bảo vệ pha: Tiếp điểm cảnh báo của Rơ le bảo vệ pha (mất pha, quá áp, thấp áp, lệch pha, mất trung tính,...) kết nối với cuộn hút của Contactor cho phép ngắt contactor khi gặp các sự cố về pha. Khi contactor nhả ra thì hệ thống/thiết bị đằng sau sẽ mất nguồn điện phải dừng hoạt động do đó bảo vệ an toàn cho thiết bị.

– Ngoài ra còn rất nhiều công dụng của contactor được ứng dụng trong công nghiệp và dân dụng nữa.

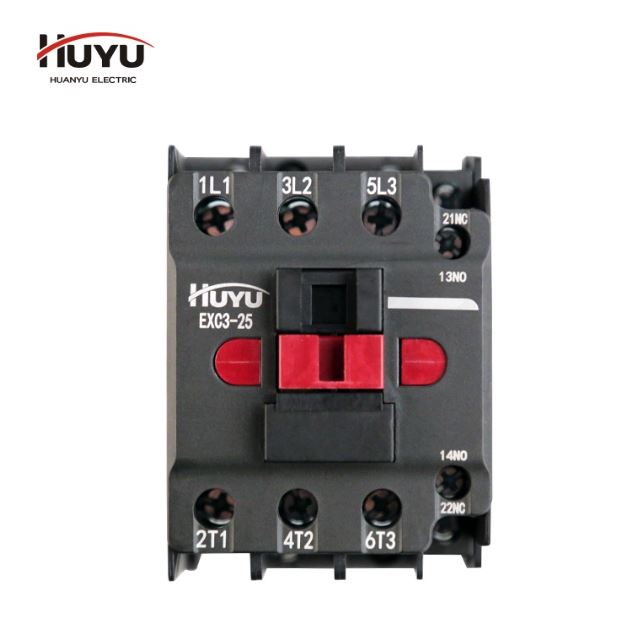

Contactor Huyu

Có rất nhiều hãng sản xuất contactor trong đó phải kể đến thương hiệu thiết bị điện HUYU nổi tiếng bởi chất lượng đảm bảo, giá thành phải chăng. Contactor HUYU (công tắc tơ hay khởi động từ) chính hãng 100% dùng để đóng/ ngắt mạch điện. Được kích hoạt bằng điện thông qua nút nhấn (bằng tay) hoặc cảm biến đóng ngắt tự động kích hoạt.

- Tiêu chuẩn sản xuất IEC 60947-4-1

- Điện áp làm việc (AC): 220V ÷ 690V

- Dải dòng định mức: 9A ÷ 630A

- Điện áp cuộn hút AC 220V, 380V.

- Tiếp điểm phụ: 1NO (9A~32A),1NO+1NC.

- Mã dòng hàng: CJX2 và CJX2-F

Trên đây là những thông tin cơ bản về công dụng của contactor.  Hi vọng, Quý khách sẽ tìm thấy những thông tin hữu ích cho mình.

------------------
