Aptomat 1 pha 1 cực là loại thiết bị chuyển mạch loại tép, thường có dòng đóng cắt định mức dòng cắt ngắn mạch thấp. Chính vì thế nó  thường được sử dụng trong hệ thống điện dân dụng, gia đình để hạn chế tình trạng chập điện, rò điện gây nguy hiểm cho người sử dụng. Aptomat 1 pha còn được viết tắt là MCB.

Đối với các hộ gia đình các cơ sở sử dụng hệ thống điện 1 pha thì đã quá quen với Aptomat 1 pha 1 cức. Đây là thiết bị điện có vai trò trong việc đảm bảo an toàn sử dụng điện khi có sự cố ngắn mạnh, chập điện xảy ra. Thông số aptomat điện 1 pha 1 cực cũng rất quan trọng khi người dùng lựa chọn.

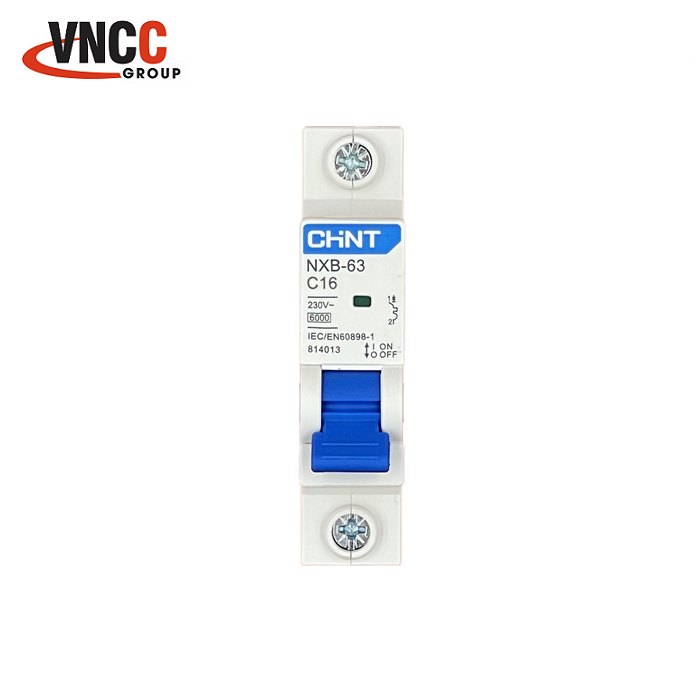

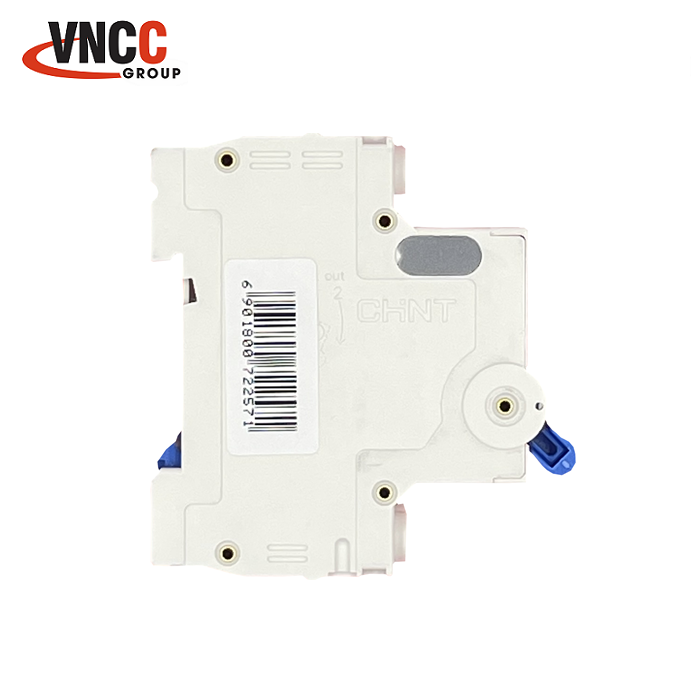

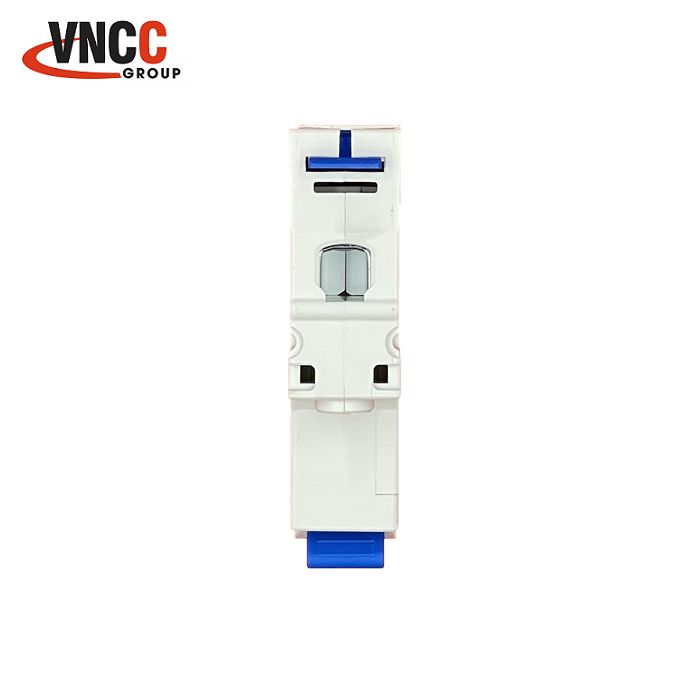

Thông số aptomat 1 pha 1 cực Chint

Tiêu chuẩn: IEC/EN 60898-1

Dòng định mức: 6A – 125A

Số pha: 1P

Điện áp làm việc: 240V 50/60Hz.

Dòng ngắn mạch: 6000A

Kích thước (RxCxS): 18 x 81 x 77.8 mm

Cấu tạo của Aptomat 1 pha 1 cực

Nếu ở trên là thông số aptomat 1 pha 1 cực thì ở phần này cùng Kênh chính hãng tìm hiểu cấu tạo:

Trên thị trường có rất nhiều loại Aptomat 1 pha 1 cực, làm cho người tiêu dùng thường nhầm lẫn chúng có cấu tạo khác nhau. Tuy nhiên, về cơ bản Aptomat 1 pha 1 cực nói chung và Aptomat 1 pha 1 cực Chint nói riêng gồm  5 bộ phận chính như sau:

Tiếp điểm: thường được chế tạo có 3 tiếp điểm là tiếp điểm chính, phụ, và hồ quang. Hoặc một số có 2 tiếp điểm là tiếp điểm chính và hồ quang.

Cơ Cấu truyền động đóng cắt Aptomat 1 pha 1 cực: Dựa trên thông số aptomat 1 pha 1 cực có thể thấy có 2 cách truyền động đóng cắt MCB là bằng tay và bằng cơ điện. Nếu bằng tay thì các Aptomat 1 pha 1 cực có dòng điện định mức không quá lớn. Bằng cơ điện thì MCB sẽ có dòng điện lớn hơn.

Móc bảo vệ: có hai loại móc bảo vệ bạn cần biết là móc kiểu điện từ và móc rơ le  nhiệt. Chúng có tác dụng bảo vệ thiết bị điện không bị quá tải và ngắn mạch.

Hộ dập hồ quang: có hai kiểu thiết bị dập hồ quang là hồ quang kiểu nửa kín và hồ quang kiểu nửa hở. Kiểu đầu tiên được đặt trong vỏ kín của Aptomat 1 pha 1 cực và có lỗ thoát khí. Còn kiểu thứ hai dùng với điện áp lớn hơn 1000V.

Vỏ: Có lớp vỏ làm bằng nhựa cao cấp, có độ bền cao để bảo vệ và cố định các bộ phận bên trong

Nguyên lý hoạt động của Aptomat 1 pha 1 cực

Tại tiếp điểm nhờ 2 móc khớp với nhau cùng các tiếp điểm động giúp Aptomat 1 pha 1 cực luôn giữ ở trạng thái đóng. Khi Aptomat 1 pha 1 cực ở chế độ ON, nếu khi phát hiện mạch điện quá tải hay ngắn mạch, lực hút nam châm điện lơn hơn lực lò xo sẽ làm tiếp điểm được mở ra, mạch điện bị ngắt.

Điều quan trọng với mỗi Aptomat 1 pha 1 cực tùy từng hãng sản xuất cần xem xét kĩ thống số aptomat 1 pha 1 cực để sử dụng cho đúng.

Ứng dụng trong thực tế của Aptomat 1 pha 1 cực

Aptomat 1 pha 1 cực có vai trò quan trọng trong việc bảo đảm an toàn sử dụng điện, phòng chống cháy nổ do quá tải, ngắn mạch, rò điện. Đây là thiết bị điện không thể thiếu đối với hộ gia đình. Ngoài ra đối với các cơ sở, đơn vị sử dụng hệ thống điện 1 pha thì lắp đặt MCB là điều cần thiết.

Trên đây là những thông tin về thông số aptomat 1 pha 1 cực, cấu tạo, nguyên lý hoạt động, ứng dụng. Quý khách cần thêm thông tin về thông số aptomat 1 pha 1 cực Chint hay các vấn đề kĩ thuật lắp ráp đừng quên Kênh chính hãng – địa chỉ uy tín cung cấp thiết bị điện công nghiệp Chint với đầy đủ các mã nhé.

------------------
